2011年05月31日

Androidのファイルシステム

Android端末でのファイルシステムの構成を調べました。

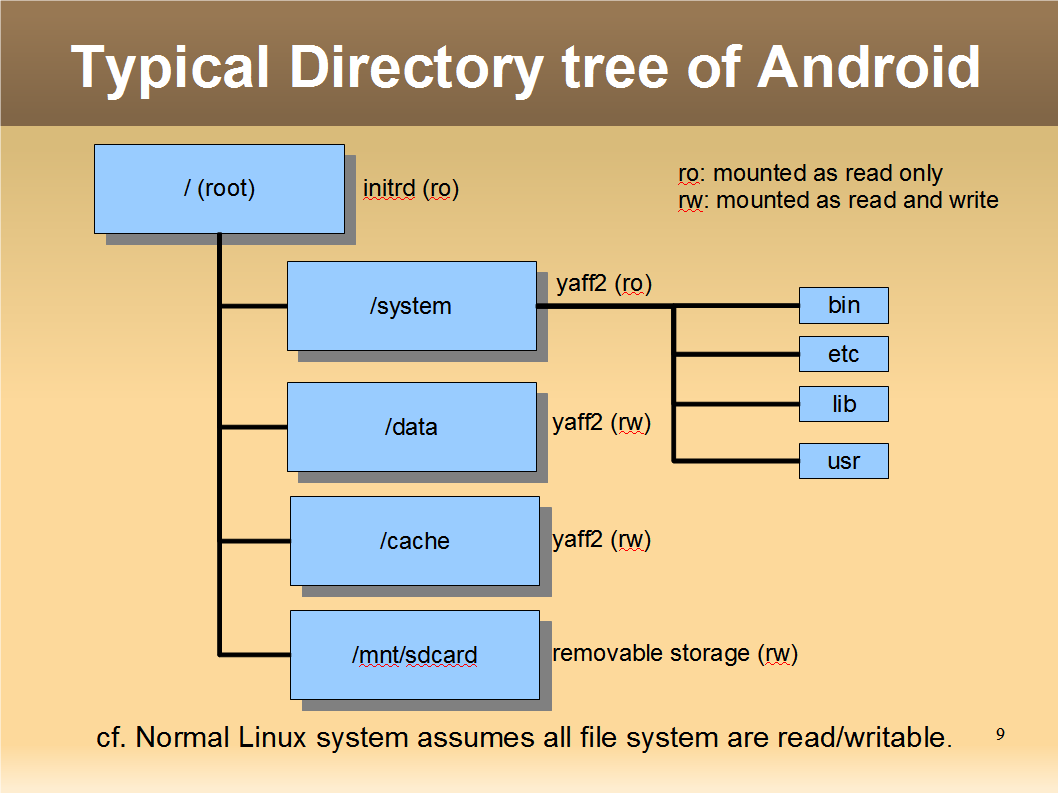

典型的なAndroidのファイルシステム

android_directry_tree_0

rootはinitrdのramdiskになっています。

その下にsystem, data, cache にフラッシュメモリのパーティションがマウントされます。

rootとsystemはread onlyでマウントされていて、data, cacheはread/writeでマウントされます。

rootの下には/dev, /proc, /sys 等もマウントされます。これらは通常のLinuxと同じです。

KZM-A9-Dualボードに移植するときには、これらのディレクトリツリーをまるごとNFSやSDに置くようにしています。また、実験のために全てread/write可能な状態でマウントします。

Nexus One

$ df
df
Filesystem             Size   Used   Free   Blksize
/dev                   192M    32K   192M   4096
/mnt/asec              192M     0K   192M   4096
/mnt/obb               192M     0K   192M   4096
/system                145M   127M    17M   4096
/data                  196M    74M   121M   4096
/cache                  95M     1M    93M   4096
/mnt/sdcard              3G   107M     3G   32768
/mnt/secure/asec: Permission denied
$ mount
mount
rootfs / rootfs ro,relatime 0 0
tmpfs /dev tmpfs rw,relatime,mode=755 0 0
devpts /dev/pts devpts rw,relatime,mode=600 0 0
proc /proc proc rw,relatime 0 0
sysfs /sys sysfs rw,relatime 0 0
none /acct cgroup rw,relatime,cpuacct 0 0
tmpfs /mnt/asec tmpfs rw,relatime,mode=755,gid=1000 0 0
tmpfs /mnt/obb tmpfs rw,relatime,mode=755,gid=1000 0 0
none /dev/cpuctl cgroup rw,relatime,cpu 0 0
/dev/block/mtdblock3 /system yaffs2 ro,relatime 0 0
/dev/block/mtdblock5 /data yaffs2 rw,nosuid,nodev,relatime 0 0
/dev/block/mtdblock4 /cache yaffs2 rw,nosuid,nodev,relatime 0 0
/sys/kernel/debug /sys/kernel/debug debugfs rw,relatime 0 0
/dev/block/vold/179:1 /mnt/sdcard vfat rw,dirsync,nosuid,nodev,noexec,relatime,u
id=1000,gid=1015,fmask=0702,dmask=0702,allow_utime=0020,codepage=cp437,iocharset
=iso8859-1,shortname=mixed,utf8,errors=remount-ro 0 0
/dev/block/vold/179:1 /mnt/secure/asec vfat rw,dirsync,nosuid,nodev,noexec,relat
ime,uid=1000,gid=1015,fmask=0702,dmask=0702,allow_utime=0020,codepage=cp437,ioch
arset=iso8859-1,shortname=mixed,utf8,errors=remount-ro 0 0
tmpfs /mnt/sdcard/.android_secure tmpfs ro,relatime,size=0k,mode=000 0 0
$ cat /proc/mtd
cat /proc/mtd
dev:    size   erasesize  name
mtd0: 000e0000 00020000 "misc"
mtd1: 00400000 00020000 "recovery"
mtd2: 00380000 00020000 "boot"
mtd3: 09100000 00020000 "system"
mtd4: 05f00000 00020000 "cache"
mtd5: 0c440000 00020000 "userdata"
$

Xperia PLAY

$ df
df
Filesystem             Size   Used   Free   Blksize
/dev                   199M    76K   199M   4096
/mnt/asec              199M     0K   199M   4096
/mnt/obb               199M     0K   199M   4096
/system                312M   223M    88M   4096
/data                  380M   155M   224M   4096
/cache                 225M     2M   222M   4096
/data/idd               10M     1M     8M   4096
/mnt/sdcard             14G     1G    13G   16384
/mnt/secure/asec: Permission denied
$ mount
mount
rootfs / rootfs ro,relatime 0 0
tmpfs /dev tmpfs rw,relatime,mode=755 0 0
devpts /dev/pts devpts rw,relatime,mode=600 0 0
proc /proc proc rw,relatime 0 0
sysfs /sys sysfs rw,relatime 0 0
tmpfs /mnt/asec tmpfs rw,relatime,mode=755,gid=1000 0 0
tmpfs /mnt/obb tmpfs rw,relatime,mode=755,gid=1000 0 0
/dev/block/mtdblock0 /system yaffs2 ro,relatime 0 0
/dev/block/mtdblock3 /data yaffs2 rw,nosuid,nodev,relatime 0 0
/dev/block/mtdblock2 /cache yaffs2 rw,nosuid,nodev,relatime 0 0
/sys/kernel/debug /sys/kernel/debug debugfs rw,relatime 0 0
/dev/block/mtdblock1 /data/idd yaffs2 rw,nosuid,nodev,relatime 0 0
/dev/block/vold/179:1 /mnt/sdcard vfat rw,dirsync,nosuid,nodev,noexec,relatime,u
id=1000,gid=1015,fmask=0702,dmask=0702,allow_utime=0020,codepage=cp437,iocharset
=iso8859-1,shortname=mixed,utf8,errors=remount-ro 0 0
/dev/block/vold/179:1 /mnt/secure/asec vfat rw,dirsync,nosuid,nodev,noexec,relat
ime,uid=1000,gid=1015,fmask=0702,dmask=0702,allow_utime=0020,codepage=cp437,ioch
arset=iso8859-1,shortname=mixed,utf8,errors=remount-ro 0 0
tmpfs /mnt/sdcard/.android_secure tmpfs ro,relatime,size=0k,mode=000 0 0
$ cat /proc/mtd
cat /proc/mtd
dev:    size   erasesize  name
mtd0: 13880000 00020000 "system"
mtd1: 00a00000 00020000 "appslog"
mtd2: 0e100000 00020000 "cache"
mtd3: 17c00000 00020000 "userdata"
$
